一、产品图片概览

PP防腐离心风机（以下简称“PP风机”）的产品图片通常重点展示其整体结构、关键部件材质以及典型应用场景。常见图片包括：

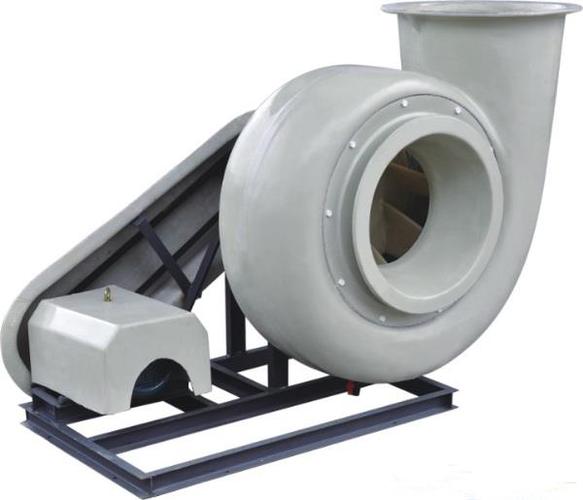

1. 整机外观图：展示风机蜗壳、进风口、出风口、电机及底座的整体布局，突出PP（聚丙烯）材质的防腐特征（如浅灰色或米白色塑料蜗壳）。
2. 叶轮细节图：特写PP材质后向或前向多翼式叶轮，展示其一体注塑成型工艺和均匀的叶片角度设计。
3. 电机与传动部分：展示电机防护等级（如IP55）、防腐涂层或全封闭结构，以及直联或皮带传动方式。
4. 剖面/爆炸图：说明蜗壳内部气流通道、叶轮与进风口的配合间隙，以及密封结构（如轴封）。
5. 应用现场图：在电镀、化工、实验室通风等场景中的安装示例，体现耐酸碱气体环境下的使用状态。

注：由于无法直接嵌入图片，建议在搜索引擎或工业品平台（如阿里巴巴、震坤行）以“PP防腐离心风机 产品图”为关键词查找高清图片。

二、风机核心结构与材质特性

1. 蜗壳与叶轮

• 材质：采用增强聚丙烯（PP）或玻璃纤维增强PP（PP+GF），耐一般酸碱（pH 2-12），适用温度通常为-10℃~80℃。
• 工艺：蜗壳多为模具注塑或焊接成型，叶轮为整体注塑，确保动平衡精度（G6.3级）。
• 防腐设计：无金属裸露于气流中，进风口和出风口法兰为PP材质，可通过法兰连接PVC/PP管道。

2. 电机与传动

• 电机：采用全封闭外转子电机或普通异步电机加防腐涂层，防护等级IP55，绝缘等级F级。
• 传动方式：小型号多为直联式（电机轴直接驱动叶轮），大中型采用皮带传动，电机置于气流外，避免腐蚀性气体接触。
• 轴承：可选不锈钢或陶瓷涂层轴承，延长在潮湿腐蚀环境下的寿命。

3. 密封与附件

• 轴封：采用迷宫式密封或唇形密封圈，防止腐蚀气体沿轴进入电机腔。
• **减震：底座配减震垫或弹簧减震器，降低振动传递。

三、性能特点与技术参数

1. 主要性能

• 风量范围：500~60,000 m³/h（依型号不同）。
• 全压范围：300~3,500 Pa。
• 工作温度：普通PP型≤80℃（高温型可定制至100℃短期使用）。
• 适用介质：含酸、碱、盐雾的腐蚀性气体，粉尘含量≤100 mg/m³。

2. 型号示例

以常见4-72型PP离心风机为例：

• 机号：3.6C、4.5C等，数字代表叶轮直径（dm）。
• 传动方式：A式（直联）、C式（皮带传动）。
• 旋向：左旋/右旋（从电机端看叶轮旋转方向）。

3. 性能曲线

图片中常附带性能曲线图，显示风量-风压关系，高效区通常位于最高效率点的±10%风量范围内。

四、典型应用场景（配图片说明）

1. 化工行业：反应釜排气、酸洗车间通风，展示风机与洗涤塔前后串联的安装图。
2. 电镀与表面处理：镀槽抽风，强调耐铬酸、硫酸雾的材质验证。
3. 实验室通风：作为排风柜或通风柜的排风机，图片展示小型直联式风机嵌入管道。
4. 污水处理：除臭系统抽风，展示防爆型PP风机（配防爆电机）外观。
5. 医药与食品：轻微腐蚀气体环境，强调卫生型设计（可拆卸清洗）。

五、选型与图片识别要点

通过产品图片可快速判断以下信息：

• 蜗壳颜色与厚度：优质PP风机蜗壳色泽均匀，壁厚≥5mm，避免再生料。
• 叶轮类型：后向叶轮适用于高压场景，前向多翼叶轮适用于大风量低压。
• 电机位置：直联式结构紧凑，皮带传动式电机不与气体接触，更适合高湿度腐蚀环境。
• 法兰标准化：进出风口法兰孔位是否符合国标或客户定制管道尺寸。

六、安装与维护中的防腐细节

1. 安装：进出口管道需单独支撑，避免风机承受管道重量；地脚螺栓使用不锈钢材质。
2. 维护：定期清理叶轮积垢（PP材质可用清水冲洗），检查皮带张紧度（皮带传动型）。
3. 储存：避免长期暴晒，PP材质在紫外线照射下易老化，应存放于阴凉干燥处。

七、

PP防腐离心风机通过全塑料流道设计，有效解决金属风机在酸碱环境下的腐蚀问题。产品图片不仅帮助用户识别结构合理性，还能直观对比不同厂家的工艺水平（如焊接缝质量、叶轮动平衡孔设计）。在选型时，应结合介质浓度、温度及风量风压需求，优先选择具有材质检测报告和动平衡合格证的产品。将来，随着PP改性材料进的发展，其耐温与阻燃性能将进一步提升，应用领域也将持续扩大。
